半導體UV固化設備為什么要監控氧含量

在半導體制造中，UV固化設備監控氧含量主要基于以下原因，這些原因直接關聯到工藝質量、設備壽命及生產效率：

1. 抑制氧阻聚效應，確保固化完整性

氧阻聚機理： 氧氣（O?）會與光引發劑產生的自由基（R·）發生反應，生成不活躍的過氧自由基（ROO·），從而阻止聚合反應的進行。這一效應導致涂層表面固化不

完全，出現“發粘”現象，而內部已固化，形成“表里不一”的缺陷。

能量損耗與成本增加：氧阻聚使表層固化所需能量比內層高20倍以上，明顯增加能耗和生產成本。材料性能劣化：氧阻聚會導致表面形成大量不穩定的氧化結構（如碳基、羥基、過氧基），引發黃變等缺陷，降低產品的使用壽命和可靠性。

解決方案：通過氮?dú)獯祾呓档脱鯘舛龋瑒?chuàng)造無氧環境，可完全消除氧阻聚效應，實現快速、均勻的固化。例如，氮?dú)獗Ｗo(hù)UV固化箱可在3分鐘內將氧濃度降至100ppm以下，使芯片封裝膠層孔隙率從3.2%降至0.05%以下。

2. 防止臭氧生成，保護設備與工藝環境

臭氧的危害：UV燈（尤其是短波長UVC）會分解空氣中的氧氣生成臭氧（O?）。臭氧具有強氧化性，可能腐蝕設備部件（如光學元件、傳感器）或污染半導體材料，導致產品異常。

氮?dú)獯祾叩淖饔茫?/span>通過降低氧濃度，氮?dú)饪蓽p少臭氧的生成，從而保護設備和工藝環境。例如，在半導體封裝中，氮?dú)獗Ｗo(hù)可避免臭氧對膠層的氧化損傷，提升產品可靠性。

3. 延緩設備老化，降低維護成本

高溫氧化問題：UV燈在高溫運行時，燈管內部的金屬電極和石英材料可能因氧化而劣化，縮短使用壽命。

氮?dú)獗Ｗo(hù)的效果：氮?dú)庾鳛槎栊詺怏w，可減少氧化反應，延緩燈管老化，從而延長設備壽命并降低維護成本。例如，氮?dú)獯祾呖墒筓V燈壽命延長20%以上。

4. 維持光強穩定性，確保固化效果一致

氧氣對光強的干擾：氧氣或其他氣體可能吸收或散射紫外線，影響UV燈的光強和波長穩定性，導致固化效果不一致。

氮?dú)猸h(huán)境的作用：氮?dú)猸h(huán)境有助于保持紫外光的均勻性和穿透性，確保固化效果一致。例如，在半導體薄膜處理中，氮?dú)獗Ｗo(hù)可使SiNx薄膜的應力調控精度提升15%。

5. 滿足高潔凈度要求，避免雜質污染

半導體制造的潔凈度標準：半導體制造對潔凈度要求極高，任何雜質（如水分、微粒）都可能導致產品異常。

氮?dú)獯祾叩膬艋饔茫?/span>氮?dú)獯祾呖膳懦諝庵械乃趾臀⒘Ｎ廴疚?，確保固化環境的高度純凈。例如，在光刻膠固化中，氮?dú)獗Ｗo(hù)可使缺陷率降低30%以上。

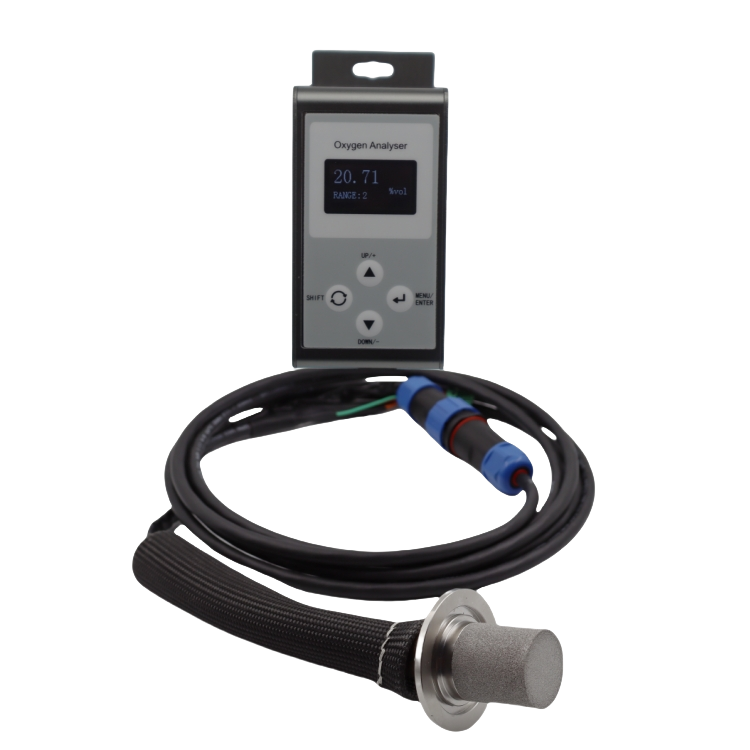

綜上，推薦探頭式氧氣分析儀OXY-GC-168，具體參數如下：

型號: 0XY-GC-168

傳感器類型: LT氧化鋯

測量范圍:  ppm-25%自動量程

測量精度:
±10ppm   @1…99.9ppm

±3％FS   @100…999.9ppm

±3％FS   @1000…9999.9ppm

測量值的3%    @1.00%…25%
電源要求:    24VDC

響應時間:    400ms

預熱時間:    3分鐘

傳感器壽命:   3-5年

相對濕度要求:  0-95%無凝結

樣品氣壓力:   運行或校準時排空

氣體最高溫度:  850℃

電壓:       24VDC(可選220VAC)

信號輸出:     4-20mA(線性或者L0G)

通訊接口:     RS-485

接口:         M18*1.5(可選KF40法蘭)

防護等級:     IP65
